ПРОВЕРКА УСТАНОВКИ ЗАЖИГАНИЯ

В процессе выполнения регламентных работ может понадобиться проверить установку зажигания.

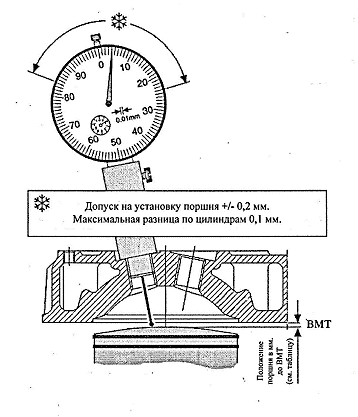

Используя часовой индикатор, поршни цилиндров MS и PTO необходимо поочередно установить на определенном расстоянии до верхней мертвой точки (см. таблицу). Совместить метки на (левом для цилиндра MS и правом для цилиндра PTO) датчиках и маховике магнето. Используя щуп, отрегулировать зазор между выступами датчика и ротора магнето.
Тип двигателя ROTAX | Показания часового индикатора по вертикальной оси | Угол опережения зажигания | Показания часового индикатора по оси свечного отверстия | Угол наклона свечного отверстия относительно вертикали |
ROTAX 447 | 1,88 мм | 18 | 1,88 мм | 0° |
ROTAX 503 | 1,47 мм | 16 | 1,70 мм | 30° |
ROTAX 582 | 1,96 мм | 18 | 2,00 мм | 11° |
